压力传感器的分类图片与应用介绍

压力传感器（一）

压力传感器的分类图片与应用介绍

我们将以全新的视角，全面解析各类传感器产品的分类、特性和应用。

系列文章共分5篇：压力传感器、压力变送器、液位变送器、电磁流量计、物联网/无线监测。

首篇压力传感器，从压力传感器的类型、尺寸设计、材质、输出、压力传感器的更多特殊应用，特殊系列的差压传感器介绍。

1、压力传感器的分类、原理、图片、应用：

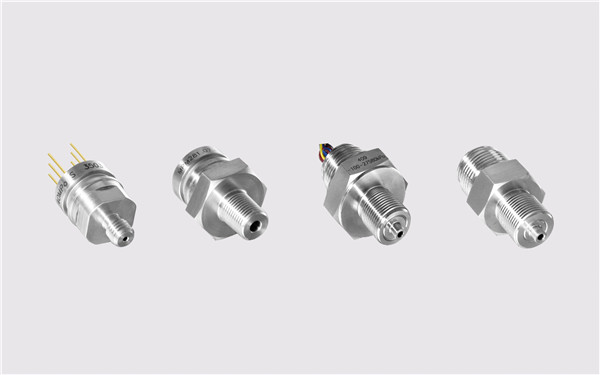

用ISO技术将半导体材料的敏感芯片封装在不锈钢波纹膜片的壳体中，在不锈钢波纹膜片和芯片之间充有硅油。芯片引线穿过壳体引出并采用密封措施，防止硅油向外泄露或外面的压力介质渗入其中，这样芯片、硅油、壳体和引线组成压力传感器。当传感器处在压力介质中时，介质压力作用于波纹膜片上使使其中的硅油受压，硅油将膜片的压力传递给半导体芯片。芯片受压后使其电阻值发生变化，电阻信号通过引线引出。不锈钢波纹膜片壳体受到压力并保护芯片，因而压阻式压力传感器能在有腐蚀性介质中感应压力信号。

压阻式传感器是用于这方面的较理想的传感器。

在尺寸缩小的风洞模型试验中，压阻式传感器能密集安装在风洞进口处和发动机进气管道模型中。单个传感器直径仅2.36毫米，固有频率高达300千赫,非线性和滞后均为全量程的±0.22%。

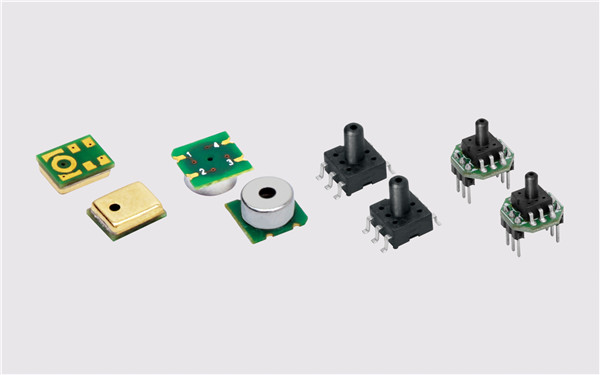

MEMS压力传感器是一种薄膜元件，受到压力时变形。可以利用应变仪（压阻型感测）来测量这种形变，也可以通过电容感测两个面之间距离的变化来加以测量。这两种方法都很流行，轮胎压力监测系统使用比较结实的压阻方法。

应用

2、压力传感器的设计尺寸，不同尺寸的压力传感器分类和介绍，在多规格压力传感器一章中可了解。

3、多样性的传感器膜片材质，介质兼容性范围更广泛

· 钽材质膜片，选用钽材料，壳体为不锈钢316L，配以氟橡胶圈径向密封，适用于腐蚀性介质的压力检测。

· 全哈氏合金C材质，结构材料为全哈氏合金C材质，配以氟橡胶圈径向密封，适用于有较强腐蚀性介质的压力检测

4、输出

· 大多数液体和空气测量用的硅油

· H2测量用金涂层

· 用于食品和医疗卫生应用的大膜片卫生型压力传感器

5、差压传感器
