一、项目概述
水库大坝渗漏是水利工程较为常见的问题，渗漏类型众多，状态多样，成因复杂，后果严重，如何准确掌握坝体应力变化规律，找出危及大坝安全的主要原因，并加固补救，成为保证大坝安全运行的重中之重。
所以，大坝健康管理系统解决方案应运而生，实现了对坝体渗漏的长期监测，以确保水库大坝的正常运行。
二、系统组成
大坝健康管理系统由传感器大数据平台测控系统软件、远程测控终端、液位温度一体变送器组成。
1）通信平台：LoRa短距离无线网络，中国移动GPRS网络；
2）数据采集设备：Earth2000远程测控终端；
3）路由传输终端：Earth1004远程监测终端，配套MS6000水情监测系统，太阳能供电；
4）现场测量设备：2路MPM4700智能液位变送器（渗压计）；

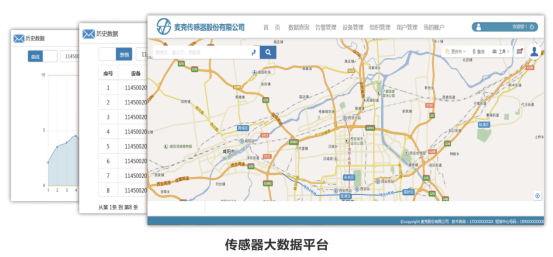

5）软件应用：麦克传感器大数据平台
Earth1006远程测控终端为数据采集前端设备，采用LoRa无线传输技术，城市楼宇遮挡传输距离可达3~5km，并采用14V@28AH电池供电，使用时间超过3年，具有远距离、低功耗、多节点、免费频段、低成本等特点。
Earth1006远程监测终端为路由传输节点，采用GPRS中继+LoRa小无线网络的经典混合网络应用，可以在很大程度上为客户节省网络服务费，同时也是无线数据采集传输的潮流。其可以采用太阳能电源供电，实现自主工作，无需维护。
主要用来转发Earth2000远程测控终端的数据到服务器。本系统可远程设定数据发送频次，配套传感器大数据平台使用，数据传输方便、可靠，最大中继节点可到30套。
MPM4700智能液位变送器（渗压计），是一款全不锈钢设计全密封潜入式智能化液位、温度测量仪表。IP68的防护等级，防水电缆与外壳密封连接，通气管在电缆内，可长期投入液体中使用。
三、系统简述
大坝测漏系统为典型物联网应用，坝体安装的MPM4700智能液位变送器（渗压计）作为感知层设备，Earth1004远程监测终端、Earth2000远程测控终端为网络层设备，大数据平台作为应用层，形成了一套有机整体，拓扑应用见下图：
本系统主要工作机理为，当设定采集时间到时，主机（Earth1004远程监测终端）会主动轮询呼叫从机（Earth2000远程测控终端），从机收到主机命令后开始读取MPM4700型智能液位变送器（渗压计）的参数，读取完成后，连同电池电压，设备状态等数据，一并打包返回至主机，从机进入低功耗待机状态。主机依次读取多个从机数据，使用GPRS方式转发服务器，成功上传至服务器后，主机进入低功耗待机状态。服务器端即可实现大坝现场渗漏液位、温度、电池电压、信号值等数据的保存、查询、运算，并可实现远程配置等功能。
四、现场应用示例
五、客户应用
目前，大坝健康管理系统已成熟应用，现已承接多个坝体的健康管理系统项目，共计200余个渗漏监测点，均已顺利交付客户使用。
超低功耗的大坝渗漏监测系统，具有典型的物联网应用特征，应用范围广泛，扩展性极强，同时可在石油化工、消防管网、水文水情领域应用，使客户准确掌握监测现场情况，节省监测服务成本。
