地下水无线监测解决方案

一．系统需求分析

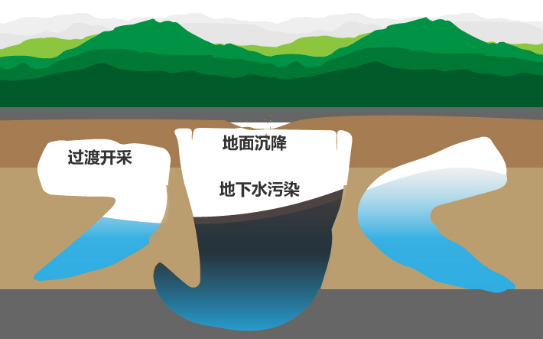

我国地下水储量丰富，在很多地区地下水是人类生产、生活用水的主要来源。然而，由于我国人口众多、水资源时空分布差异巨大，加上在实际用水中巨大的浪费、污染现象，地下水可使用量严重减少，并造成地陷、湖面枯竭等诸多现实问题。

这就要求加强对地下水的监测，以便对人类合理用水进行指导。

二．系统概述

地下水监测系统依托中国移动公司GPRS无线网络，具有投资成本低、建设速度快、无通信距离限制等优点，集前端采集、网络传输、平台监测、管理服务为一体，实现地下水无线监测，可对地下水的水位、水温、水质等参数进行长期监测并自动存储监测数据，上传的所有数据进入数据库，生成各种报表和曲线、为客户提供数据分析和决策依据。

三．系统拓扑图

地下水监测系统主要由前端感知层、网络传输层、系统应用层组成。主要设备包括：Internet远程服务器，Earth1006远程监测终端，液位、温度、水质变送器，电源，系统集成箱等。同时，对于要实现长期无人值守的现场，将提供MS6000太阳能电源成套方案，包含太阳能电池板，蓄电池，太阳能控制器。

四．系统前端设备

1.电池供电设备

Earth1006远程监测终端所连接的液位、温度变送器可根据我司选型手册，量程、精度存在多种选择，Earth1006远程监测终端为主要采集发送部件。

2.太阳能供电设备

MS6000水情监测系统，主要由Earth1000型GPRS DTU和太阳能控制器、蓄电池、太阳能电池板组成。

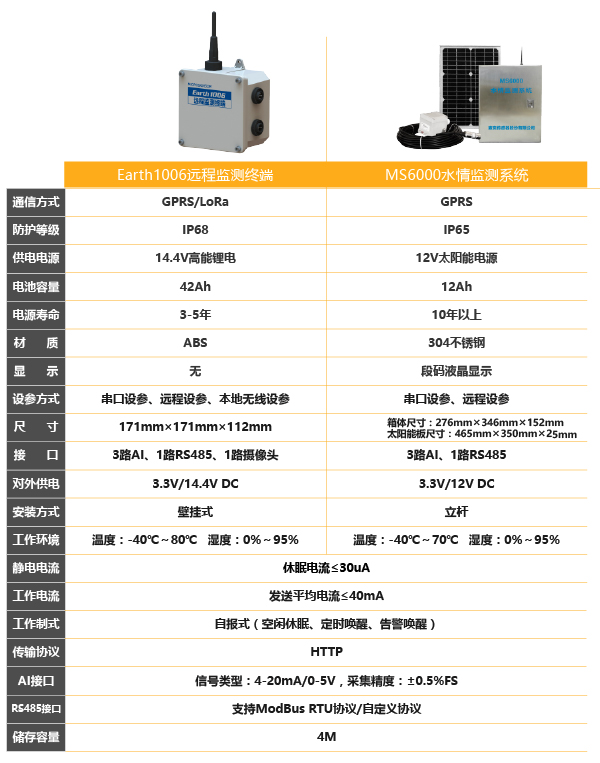

两种设备参数如下：

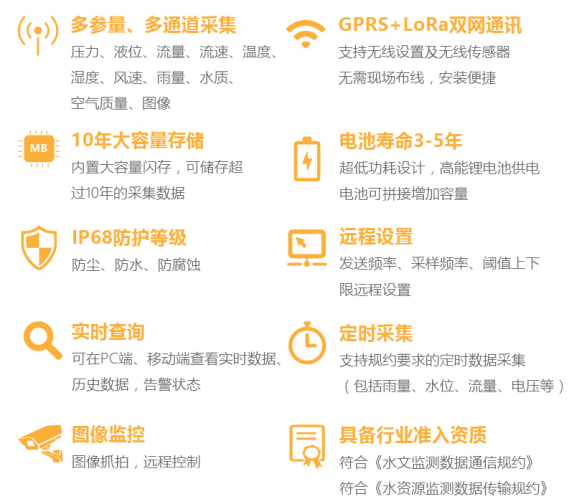

五．系统优势

地下水无线监测系统基于传感器大数据平台的灵活应用，具有如下优势：

六．传感器大数据数据平台

1.WEB端数据平台

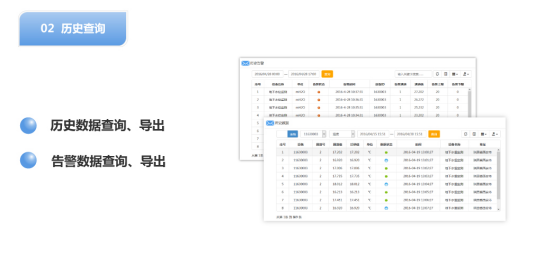

利用大数据平台的优势，可以为用户提供便捷的服务，可进行实时数据的上报，历史查询与导出，趋势曲线分析、权限管理设置等，可根据不同客户的不同需求设计组合成个性化的监控与管理系统平台。

2.手机端监控平台
手机移动端随时随地方便查看实时数据、历史数据、告警数据、进行数据分析，第一时间掌握现场动态。

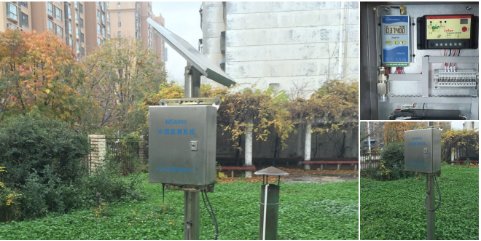

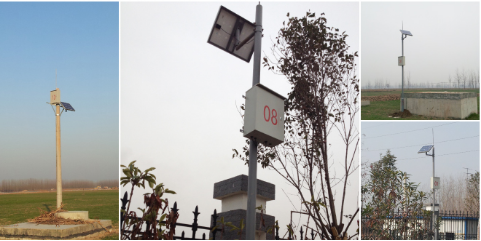

七．现场应用

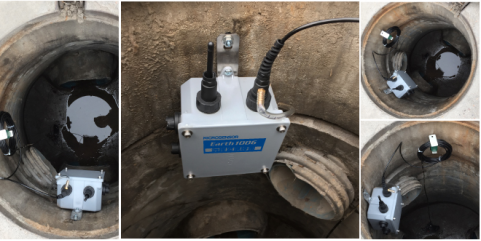

应用现场一：供水管路水压及流量监测

应用现场二：城市雨水排污监测

应用现场三：地源热泵深井监测
